Exxelia propose des solutions magnétiques sur mesure pour le spatial
Exxelia a développé des solutions magnétiques intégrées et sur mesure destinées aux applications de conversion d’énergie DC-DC dans le domaine du spatial. Mais ces solutions peuvent aussi bien s’adapter à toute application haute fiabilité nécessitant des conceptions magnétiques compactes, efficaces et intégrées.
En plus de ses produits standard, Exxelia a développé des solutions magnétiques intégrées et sur mesure destinées aux applications de conversion d’énergie DC-DC dans le domaine du spatial et, plus particulièrement, aux unités de conditionnement et de distribution d’énergie (PCDU).
Les solutions Smart Integrated Magnetics du fabricant français associent le transformateur et l’inductance d’un pont actif double (DAB) au sein d’un seul ensemble magnétique compact, l’objectif de cette approche intégrée étant de réduire le volume, la masse et la complexité des interconnexions tout en maintenant les performances électriques à hautes fréquences de commutation. A titre d’exemple, ces solutions peuvent être conçues pour une puissance de 1 à 2 kW à une fréquence de commutation de 100 à 200 kHz.
© Exxelia
La faible inductance associée (quelques µH) des solutions Smart Integrated Magnetics permet d’atteindre un rendement proche de 99% dans des conditions nominales de fonctionnement, grâce à l’optimisation poussée des matériaux du noyau, de l’architecture d’enroulement et du couplage magnétique, une attention toute particulière ayant été apportée à la minimisation des pertes et au comportement thermique, qui sont critiques dans les environnements à faible convection.

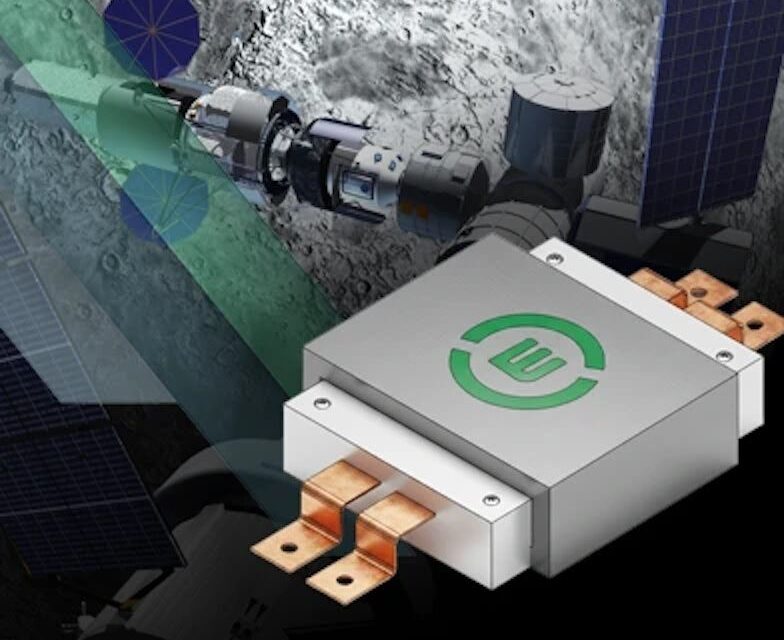

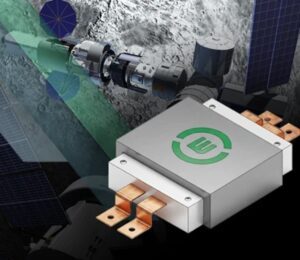

La solution magnétique complète est logée dans un boîtier de 75 × 65 × 20 mm, pour une masse totale d’environ 250 g. Un format compact qui facilite l’intégration dans les modules d’électronique de puissance à forte densité, tout en assurant une résistance aux contraintes mécaniques rencontrées lors du lancement et de l’exploitation.
Exxelia précise notamment que la conception a été réalisée pour répondre aux contraintes environnementales sévères, notamment les cycles thermiques et les charges mécaniques, caractéristiques des applications spatiales. Ce qui suppose que le choix des matériaux, les procédés d’imprégnation et la conception structurelle ont été adaptés en conséquence afin de garantir la stabilité à long terme et la conformité aux exigences de qualification.
Bien que la solution Smart Integrated Magnetics présentée ici soit spécifique à un programme et à un ensemble de contraintes donnés, il est important de noter qu’elle reflète également une approche plus large d’Exxelia qui peut adapter cette solution à d’autres applications haute fiabilité nécessitant des conceptions magnétiques compactes, efficaces et intégrées.
