Toshiba double la vitesse de ses capteurs linéaires CCD couleur

Avec une vitesse de lecture plus de deux fois supérieure à celle de son prédécesseur et une acquisition couleur directe haute résolution, le TCD2400DG dispose d’arguments pour améliorer les performances des systèmes d’inspection optique automatisée.

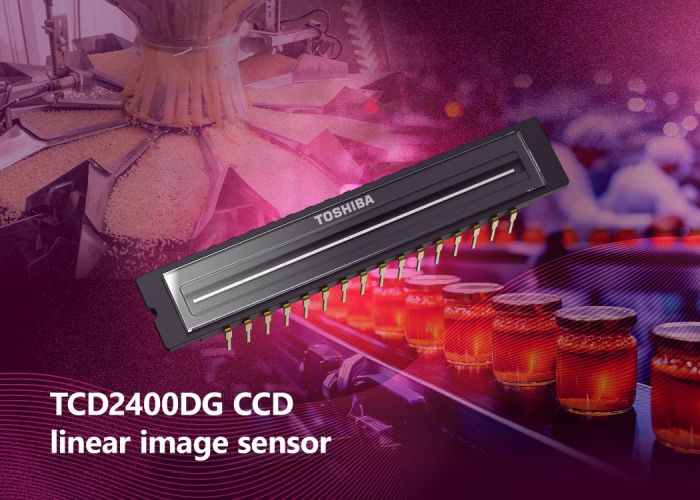

Toshiba Electronics Europe annonce le lancement du TCD2400DG, un capteur d’image linéaire CCD couleur conçu pour répondre aux exigences des systèmes modernes d’inspection optique automatisée (AOI). Ce composant cible notamment les caméras linéaires utilisées dans les applications industrielles à haute vitesse et haute précision, telles que le tri par couleur dans l’industrie agroalimentaire ou les systèmes de contrôle qualité en production.

Le capteur intègre 4096 pixels au pas de 7 µm et prend en charge un débit de données maximal de 100 MHz, grâce à une architecture à double canal cadencée à 50 MHz chacun. Cette conception permet d’atteindre une fréquence de lignes maximale de 22,7 kHz, soit une vitesse de lecture plus de deux fois supérieure à celle du modèle précédent, le TCD2564DG. Cette amélioration permet aux systèmes d’inspection de traiter plus rapidement de grandes quantités de données d’image et d’identifier avec davantage de précision des objets en mouvement rapide.

© Toshiba Electronics Europe

L’architecture du TCD2400DG repose sur trois lignes distinctes de 4096 pixels chacune, dédiées aux canaux rouge, vert et bleu (RGB). Contrairement aux capteurs utilisant une matrice de Bayer nécessitant une interpolation des couleurs, cette configuration permet une acquisition directe d’images couleur haute résolution et un traitement immédiat des données. Cette caractéristique est particulièrement adaptée aux environnements industriels où les décisions doivent être prises rapidement et avec fiabilité.

Une autre innovation du capteur réside dans l’intégration d’un générateur de synchronisation et d’un circuit de commande CCD, auparavant externes. Cette intégration réduit de manière significative le nombre de lignes de commande nécessaires, supprime le besoin d’un pilote CCD externe et simplifie la conception électronique du système. Les fabricants d’équipements bénéficient ainsi d’une réduction de la nomenclature, d’un développement plus rapide et d’une meilleure maîtrise des interférences électromagnétiques (EMI), un enjeu important dans les systèmes d’imagerie haute vitesse.

Le TCD2400DG est logé dans un boîtier CERDIP de 32 broches et s’inscrit dans la stratégie de Toshiba visant à étendre sa gamme de capteurs destinés aux applications d’imagerie industrielle, notamment les scanners multifonctions et les équipements d’inspection automatisée.

Caractéristiques principales :

• Capteur d’image linéaire CCD couleur haute vitesse
• 4096 pixels au pas de 7 µm
• Trois lignes indépendantes RGB pour acquisition couleur directe
• Débit de données maximal de 100 MHz (double canal)
• Fréquence de lignes maximale de 22,7 kHz
• Vitesse de lecture plus de deux fois supérieure au modèle précédent
• Générateur de synchronisation intégré
• Circuit de commande CCD intégré (pas de pilote externe requis)
• Réduction du câblage, de la BOM et des interférences EMI
• Boîtier industriel CERDIP de 32 broches adapté aux systèmes d’inspection automatisée
