Harting modernise les connecteurs Sub-D avec le verrouillage PushPull
Le système PushPull remplace le vissage traditionnel des connecteurs Sub-D par un mécanisme rapide et sans outil, améliorant fortement l’ergonomie tout en conservant robustesse et fiabilité. Cette innovation permet ainsi de moderniser un standard industriel éprouvé, avec une compatibilité avec les équipements existants.
Toujours largement utilisés plus de 50 ans après leur introduction, les connecteurs Sub-D restent une référence dans de nombreux secteurs industriels grâce à leur robustesse mécanique, leur fiabilité électrique et leur standardisation. Présents dans l’automatisation, le ferroviaire ou les systèmes de communication, ils sont toutefois historiquement associés à un verrouillage par vis, fiable mais contraignant en termes de temps d’installation et de maintenance.
Pour répondre à ces limites, Harting propose un système de verrouillage PushPull intégré à une gamme de capots dédiés. Ce dispositif permet de connecter et déconnecter rapidement les connecteurs Sub-D, et cela sans outil : une simple traction libère les crochets métalliques et assure un déverrouillage immédiat. Cette approche simplifie considérablement les opérations, en particulier dans les environnements nécessitant de nombreuses connexions.

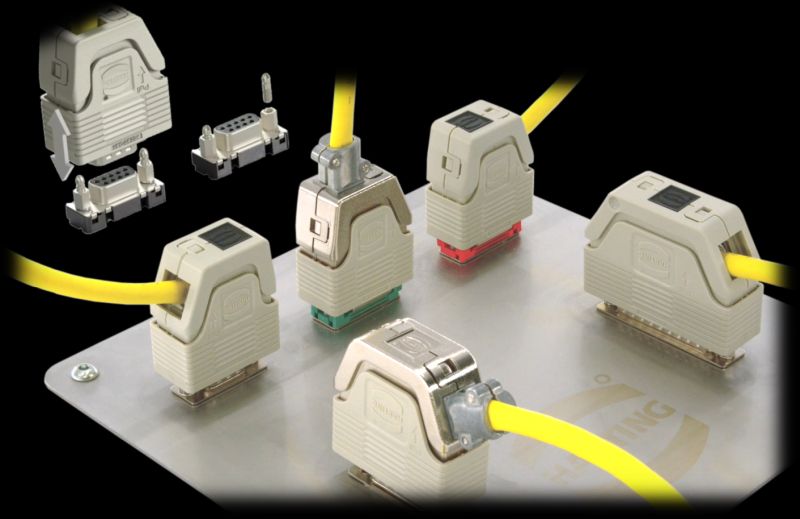

@ Harting
Le système conserve les performances mécaniques du Sub-D classique. Il est qualifié pour 10 000 cycles de connexion/déconnexion et répond aux exigences de la norme IEC 61373 (catégorie 1B), garantissant une résistance élevée aux vibrations et aux chocs, notamment dans les applications ferroviaires.
Les capots PushPull ont été conçus pour s’adapter aux contraintes industrielles modernes. Ils intègrent un montage sans outil par encliquetage, un serre-câble interne configurable et plusieurs entrées de câble avec obturateurs. Une version en plastique métallisé assure la compatibilité électromagnétique (CEM), tandis que des options de serre-câbles externes permettent d’améliorer le maintien et la continuité de blindage.
Pour éviter les erreurs de connexion, des cadres de détrompage avec codage mécanique et visuel (par couleur) sont proposés. Le système est actuellement disponible pour les trois plus petites tailles de connecteurs Sub D, couvrant une large part des applications. Enfin, des kits de mise à niveau permettent d’adapter les installations existantes, facilitant l’adoption du PushPull sans remplacement complet.
Principales caractéristiques :
- Verrouillage PushPull sans outil, rapide et intuitif
- Déconnexion instantanée par simple traction
- Compatibilité avec les connecteurs Sub-D existants
- Durée de vie élevée : jusqu’à 10 000 cycles
- Résistance aux vibrations et aux chocs (IEC 61373 cat. 1B)
- Montage sans outil par encliquetage
- Protection CEM via capots en plastique métallisé
- Entrées de câble multiples avec obturateurs
- Codage mécanique et visuel pour éviter les erreurs
- Solutions de rétrofit pour moderniser les installations existantes
