TDK simplifie l’intégration des convertisseurs DC-DC

Le fabricant lance les convertisseurs DC-DC isolés CCGS de 15 et 30 W, conçus sans composants externes. Cette approche réduit la complexité de conception, l’encombrement des systèmes et les délais de développement des équipements électroniques.

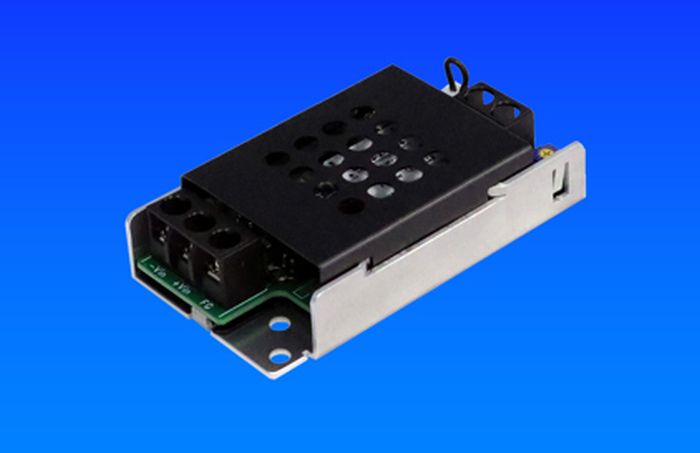

TDK annonce le lancement de la série CCGS de TDK-Lambda, une nouvelle gamme de convertisseurs DC-DC isolés de 15 et 30 W intégrant l’ensemble des fonctions nécessaires, sans avoir recours à des composants externes. Avec cette approche tout-en-un, le groupe vise à simplifier la conception des équipements électroniques tout en réduisant les coûts de développement et de fabrication pour les équipementiers.

La série CCGS repose sur les convertisseurs CCG pour montage sur carte de TDK-Lambda, déjà largement déployés dans de nombreuses applications industrielles et reconnus pour leur fiabilité sur le terrain. Les nouveaux modèles sont proposés dans plusieurs formats, notamment pour montage sur châssis ou sur rail DIN, afin de répondre à différents besoins d’intégration.

© TDK

Les modèles 15 et 30 W prennent en charge plusieurs tensions de sortie simples (3,3 V, 5 V, 12 V et 15 V) ainsi que des configurations symétriques ±12 V et ±15 V. Les versions 15 W disposent d’une plage d’entrée de 9 à 36 V ou de 18 à 76 V, tandis que les modèles 30 W sont entièrement certifiés sur ces deux plages de tension.

TDK-Lambda met également l’accent sur la facilité d’installation. Les versions sur châssis sont équipées de bornes à vis imperdables afin d’éviter toute perte d’éléments lors du montage. Une option avec connecteurs rapides JST permet par ailleurs de limiter les erreurs de câblage et de simplifier l’intégration dans les systèmes industriels.

Les convertisseurs intègrent un potentiomètre permettant d’ajuster précisément la tension de sortie selon l’application. Une Led verte fournit une indication visuelle immédiate de l’état de fonctionnement, tandis qu’une fonction marche/arrêt à distance permet de gérer la mise sous tension séquentielle des sous-systèmes et de faciliter les opérations de maintenance.

Le rendement des convertisseurs atteint entre 84% et 87% selon les modèles. La série fonctionne dans une plage de température comprise entre -20°C et +70°C avec refroidissement par convection naturelle.

Les convertisseurs CCGS sont certifiés selon la norme IEC/EN/UL/CSA 62368-1 pour des altitudes pouvant atteindre 5000 mètres. Ils offrent également plusieurs niveaux d’isolation renforcée entre l’entrée, la sortie et le châssis afin de répondre aux exigences des applications industrielles et électroniques sensibles.

Principales caractéristiques :

• Convertisseurs DC-DC isolés de 15 W et 30 W
• Fonctionnement sans composants externes
• Versions pour montage sur châssis ou rail DIN
• Sorties simples : 3,3 V, 5 V, 12 V et 15 V
• Configurations doubles : ±12 V et ±15 V
• Plages d’entrée : 9-36 V et 18-76 V
• Rendement jusqu’à 87%
• Plage de température de fonctionnement : -20°C à +70°C
• Fonction marche/arrêt à distance intégrée
• Certification IEC/EN/UL/CSA 62368-1 jusqu’à 5 000 m d’altitude
